Тиски станочные
Тиски станочные с ручным приводом предназначены для закрепления деталей при обработке на металлорежущих станках.
Детали тисков изготавливаются из закаленной легированной стали.
Высокая твердость рабочих поверхностей обеспечивает долговечность тисков с сохранением точности.

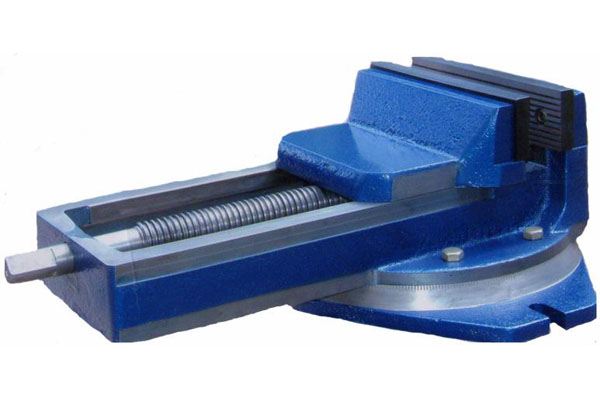

Поворотные тиски состоят из неповоротных тисков и поворотного стола. Поворотный стол позволяет производить круговое и прямолинейное перемещение тисков на столе.
Тиски станочные пневматические с гидравлическим усилением предназначены для закрепления деталей при обработке металлов на фрезерных, строгальных, сверлильных и других станках.
|
Наименование изделия |
Модель |
ширина губок |
|---|---|---|
| Стальные неповоротные | 7200-0203-02 | 80мм |
| 7200-0205-02 | 100мм | |
| 7200-0209-05 | 125 мм | |
| 7200-0244-05 | 160мм | |
| 7200-0219-05 | 200 мм | |
| Стальные поворотные | 7200-0204-02 | 80 мм |
| 7200-0206-02 | 100мм | |
| 7200-0200-05 | 125 мм | |
| 7200-0255-05 | 160мм | |
| 7200-0220-05 | 200 мм | |
| Стальные неповоротные с гидравлическим усилением | ТСУ-125 | 125 мм |
| ТСУ-160 | 160мм | |
| ТСУ-200 | 200 мм | |
| Чугунные неповоротные | 7200-0209-02 | 125 мм |
| 7200-0244-02 | 160мм | |
| 7200-0219-02 | 200 мм | |
| 7200-0224-03 | 250 мм | |
| 7200-0227-02 | 320 мм | |
| Чугунные поворотные | 7200-0206-13 (-21) | 100мм |
| 7200-0200-02 | 125 мм | |
| 7200-0255-02 | 160 мм | |
| 7200-0220-02 | 200 мм | |
| 7200-0225-03 | 250 мм | |
| 7200-0229-02 | 320 мм | |
| Чугунные поворотные в 2-х плоскостхх | 7200-0206-17 | 100 мм |
| Чугунные составные | 7200-0219-19 | 200 мм |
| Чугунные поворотные пневматические с гидравлическим усилением | 7201-0044-02 | 200 мм |
| 7201-0019-02 | 250 мм | |
| 7201-0020-02 | 250 мм |
| Наименование | Ширина губок, мм | Ход губок, мм. | Усилие зажима, H | Масса, кг | Глубина рабочего пространства, мм | Высота тисков, мм | |
|---|---|---|---|---|---|---|---|
| ГМ-7212П-02 | 7200-0215-02 | 125 | 150 | 30 000 | 19,5 | 47 | 120 |
| ГМ-7212Н-02 * | 7200-0214-02 | 125 | 150 | 30 000 | 15,5 | 47 | 120 |
| ГМ-7216П-02 | 7200-0215-02 | 160 | 250 | 35 000 | 29 | 55 | 145 |
| ГМ-7216Н-02 * | 7200-0214-02 | 160 | 250 | 35 000 | 21 | 55 | 120 |
| ГМ-7220П-02 | 7200-0220-02 | 200 | 300 | 35 000 | 44 | 80 | 190 |
| ГМ-7220Н-02 * | 7200-0219-02 | 200 | 300 | 35 000 | 33 | 80 | 190 |
| ГМ-7225П-02 | 7200-0225-03 | 250 | 300 | 45000 | 61 | 80 | 190 |
| ГМ-7225Н-02 * | 7200-0224-03 | 250 | 300 | 45000 | 52 | 80 | 190 |
